PC정비사 기출문제 2021.02.28 문제42_PC조립 커넥터연결



PC정비사 기출문제 2021.02.28
문제 42. PC 조립 중 커넥터 연결에 대한 설명으로 옳지 않은 것은?

1️⃣ 파워 서플라이에서 나온 24핀 커넥터는 메인보드 24핀 커넥터에 끼운다.
2️⃣ HDD LED와 전원 LED는 극성을 구분하여 연결하지 않으면 장치가 고장 나서 파워 서플라이를 새로 구입해야 한다.
3️⃣ 커넥터에 돌기가 있거나 모서리가 있어 잘못 끼우려고 해도 끼울 수가 없다.
4️⃣ 파워 서플라이에서 나온 CPU 4핀(혹은 8핀)은 메인보드 보조 전원 커넥터에 끼운다.

정답:
2️⃣ HDD LED와 전원 LED는 극성을 구분하여 연결하지 않으면 장치가 고장나서 파워 서플라이를 새로 구입해야 한다.











문제를 풀기 위해 알아야 할 개념

🔌 커넥터(Connector)란?

커넥터(Connector) 는 부품과 부품을 전기적으로 연결해 주는 전원선 또는 신호선의 연결부를 말해요.



예를 들어,

• 파워 서플라이(PSU, Power Supply Unit) → 컴퓨터 부품에 전원을 공급하는 장치
• 메인보드(Mainboard) → 모든 부품이 연결되는 중심 회로 기판

이 두 부품을 연결해주기 위해 커넥터가 필요합니다.

---

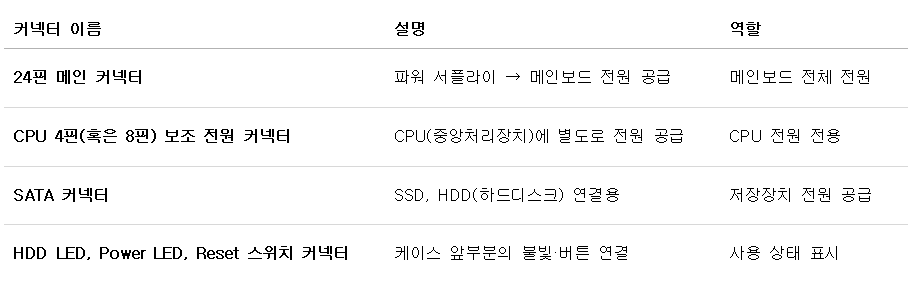

⚙️ 주요 커넥터 종류 정리

---





💡 LED 커넥터와 극성(Polarity)

• HDD LED → 하드디스크가 작동 중일 때 켜지는 불빛
• Power LED → 컴퓨터 전원이 켜졌을 때 켜지는 불빛

이 두 가지는 극성(+, -) 이 있어요.

극성을 바꿔 연결하면 불이 켜지지 않을 수는 있지만, 고장이 나지는 않습니다.



⚠️ 즉, 잘못 꽂아도 장치가 고장 나지 않아요.
단지 불이 안 켜질 뿐이에요.











보기별 풀이과정

✅ 1️⃣ “파워 서플라이에서 나온 24핀 커넥터는 메인보드 24핀 커넥터에 끼운다.”

• 컴퓨터의 전원을 메인보드로 공급하는 가장 기본적인 연결입니다.
• 파워 서플라이에서 나오는 굵은 케이블로, 커넥터 끝부분이 24개의 핀으로 되어 있습니다.
• 메인보드 한쪽에 딱 맞게 끼워야 하며, 방향이 반대라면 들어가지 않아요.



🟢 정답: 올바른 설명입니다.

---





❌ 2️⃣ “HDD LED와 전원 LED는 극성을 구분하여 연결하지 않으면 장치가 고장 나서 파워 서플라이를 새로 구입해야 한다.”

• HDD LED, Power LED는 케이스 전면의 작은 불빛이에요.
• 극성(+, -)이 있지만, 잘못 연결하더라도 불이 안 켜질 뿐 고장은 나지 않습니다.
• 파워 서플라이(전원 공급 장치)는 이 LED 회로와 직접적인 전류가 흐르지 않아요.



❌ 틀린 이유: “고장나서 파워 서플라이를 새로 구입해야 한다”는 부분이 잘못된 설명입니다.

---





✅ 3️⃣ “커넥터에 돌기가 있거나 모서리가 있어 잘못 끼우려고 해도 끼울 수가 없다.”

• 대부분의 커넥터는 방향이 정해져 있고, 잘못된 방향으로는 아예 들어가지 않게 설계되어 있어요.
• 예: 24핀, CPU 8핀, SATA 전원 등은 모양이 달라서 잘못 꽂을 수 없습니다.



🟢 정답: 올바른 설명입니다.

---





✅ 4️⃣ “파워 서플라이에서 나온 CPU 4핀(혹은 8핀)은 메인보드 보조 전원 커넥터에 끼운다.”

• CPU는 고성능 부품이라 별도의 전원선(4핀 또는 8핀)이 필요합니다.
• 이 전원은 메인보드의 상단 근처에 따로 꽂는 커넥터에 연결해야 합니다.



🟢 정답: 올바른 설명입니다.





---





💬 한 줄 요약

💡 커넥터는 부품을 연결하는 전원선입니다.
대부분의 커넥터는 방향이 정해져 있어 잘못 끼워도 손상되지 않으며,
LED는 극성을 반대로 연결해도 불만 안 켜질 뿐 고장 나지 않습니다.
